同一张显卡为何会有多个"算力"数字？理清单位、精度与稀疏三个概念，就能看穿厂商的参数游戏。

一张显卡的"多重身份"

在统计GPU算力时，很多人都会遇到同一个困惑：同一张显卡，为什么能报出好几个完全不同的数字？

比如RTX 5090，有人说是1.6 PFLOPS，有人说是3300 TOPS，还有人说是6.6 PFLOPS。再比如H100，官方写的是1979 TFLOPS，而评测文章写的却是989 TFLOPS。这些数字哪个是对的？其实都对，但它们描述的是这块芯片在不同工作模式下的性能。这背后藏着三个容易混淆的概念：单位、计算精度和是否开启稀疏计算。搞懂这三层逻辑，你就能看懂任何一张AI芯片的规格表。

算力的两套基本单位

AI芯片的算力主要通过两套单位来描述，它们针对的是不同类型的数据运算。

FLOPS 是"每秒浮点运算次数"（Floating Point Operations Per Second）的缩写，用于衡量芯片处理浮点数（带小数点的数字）的能力。它涵盖了多种精度，比如FP64（双精度）、FP32（单精度）、TF32（NVIDIA的截断精度）、FP16/BF16（半精度）、FP8（8位浮点）以及Blackwell架构新增的FP4（4位浮点）。其单位换算遵循十进制：1 PFLOPS等于1000 TFLOPS，1 EFLOPS等于1000 PFLOPS。

TOPS 是"每秒万亿次整数运算"（Tera Operations Per Second）的缩写，用于描述芯片处理整数（不带小数点的数字）的能力，常见于INT8、INT4等精度。手机SoC和边缘AI芯片的宣传中常出现这个单位，因为推理阶段对精度要求较低，使用整数运算能大幅提高吞吐量并降低功耗。

一张显卡为何能报出"六七个"算力数字

以RTX 5090为例，其在不同精度下的理论峰值如下：

FP32：104 TFLOPS

FP16 / BF16（Tensor Core）：1614 TFLOPS（≈1.61 PFLOPS）

FP8（Tensor Core）：≈3.3 PFLOPS

FP4（Tensor Core）：≈6.6 PFLOPS

INT8：≈3300 TOPS

INT4：≈6600 TOPS

很多人看到这张表的第一反应，是试图把这些数字加起来，得出一个"总算力"。这种做法是错误的。原因很简单：这些数字描述的是同一套Tensor Core硬件在不同工作模式下切换出来的峰值性能，并非几种独立算力的叠加。这就像同一台发动机的"最高时速"和"百公里加速时间"，它们衡量的是不同维度的能力，不能相加。

精度越低，算力数字为何越高？

核心原因在于数据位宽。精度越低，每个数字占用的位数就越少。硬件电路的数据总线宽度相对固定，当位宽减半时，一个周期内能塞进去处理的数据量理论上就能翻倍。这就是为什么AI芯片厂商在"精度"上越卷越低——从FP32到FP16，再到FP8和FP4，同样的晶体管数量，精度每降一级，账面算力就能显著提升，这是让发布会PPT"好看"的最直接路径。

当然，这种"降精度换算力"并非没有代价。位宽越小，能表示的数值范围和精度就越粗糙。因此，工业界普遍采用分层策略：训练阶段对精度要求高，多用BF16/FP8；推理阶段对吞吐和功耗要求高，常用FP8/INT8甚至FP4/INT4。

被忽略的第三个变量：稀疏算力

除了单位和精度，规格表里还藏着第三个变量——是否开启结构化稀疏。这个变量足以让数字再次翻倍。

以NVIDIA H100 SXM5为例，对于FP16 Tensor Core，其稠密算力是989.5 TFLOPS，而开启结构化稀疏后，算力跃升至1979 TFLOPS。其他精度下也是同样的翻倍关系。这是因为从Ampere架构开始，NVIDIA的Tensor Core支持"2:4结构化稀疏"加速技术，即人为地将权重矩阵中每4个数字清零2个，硬件专门针对这种规律进行加速，从而使理论吞吐翻倍。

关键点在于：这个"2倍"是理想情况下的理论峰值，前提是模型权重必须经过对应的稀疏化处理。许多厂商默认展示的就是这个稀疏峰值（因为数字更好看），但绝大多数生产环境中的模型并未严格按此规则优化。因此，你在实际使用中很难摸到这个理论值。这就是为什么同一款GPU，不同文章会报出差一倍的算力数字——一个写稠密算力，一个写稀疏算力，两者都对，但描述的并非同一件事。

主流AI芯片算力横评

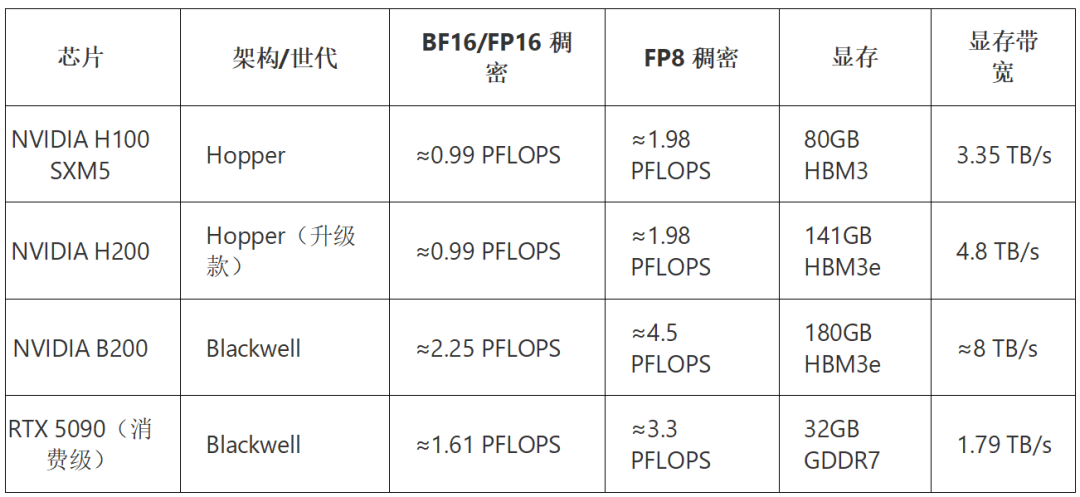

把上述逻辑套用到当前几款主流芯片上，可以看得更清楚（数值为官方或行业公认的稠密Tensor Core峰值）：

从这张表能看出几个规律：每一代架构升级，都在"同样面积内塞入更多低精度算力"；消费级显卡在低精度算力账面数字上可能超越上一代数据中心卡，但显存容量和带宽仍是数据中心卡的护城河；比较不同代际芯片时，必须对齐同一精度，不能只看PFLOPS数字简单判断性能。

算力背后的隐形瓶颈：显存带宽

理论峰值算力往往发挥不出来，瓶颈常出在"喂数据"的速度上。业内有个经典分析框架叫Roofline Model（屋顶线模型），它揭示了一个任务是"算力受限"还是"带宽受限"，取决于其运算强度（总浮点运算次数÷ 需搬运的数据字节数）。运算强度高（如大矩阵乘法），GPU大部分时间在计算，能接近理论峰值；运算强度低（如大模型逐token推理），GPU大部分时间在等待数据从显存搬运过来，实际吞吐远低于理论值。

大语言模型的"逐token自回归生成"，恰恰是典型的带宽受限场景。因此，衡量推理性能时，显存带宽（GB/s或TB/s） 这个指标的重要性不亚于PFLOPS。H200相比H100，算力峰值接近，但显存带宽提升约45%，在实际大模型推理任务中的吞吐提升往往比账面算力涨幅更明显。

理论峰值与真实性能：MFU

厂商公布的PFLOPS都是理论峰值，是硬件在完全理想状态下的上限。真实任务几乎不可能达到。业内用MFU（Model FLOPs Utilization，模型算力利用率） 来衡量实际利用了多少理论算力，即实际有效浮点运算次数除以理论峰值。

头部实验室在训练超大模型时，MFU能做到40%-55%已属优秀；很多团队的实际项目可能只有20%-30%。导致MFU打折的因素包括：显存带宽不足、多卡通信开销、算子优化不到位、超参数不匹配、数据加载跟不上等。因此，看到"用10万张H100训练模型"的报道时，不能简单用"卡数×单卡峰值算力"去估算算力产出，中间还要打一个MFU的折扣，这个折扣往往是工程实力的真实体现。

为什么FP8和INT8数值相近，但不能换算

FP8大约是3.3 PFLOPS，INT8大约是3300 TOPS。两者数字接近，常让人误以为本质一样。其实不然。两者吞吐量接近，是因为都是8bit位宽，Tensor Core每个时钟周期能处理的数据"份数"相近。但FP8算的是浮点运算，INT8算的是整数运算，这是两套完全不同的数制和硬件电路，单位不同，不能互相换算，更不能相加。

为何算力统计常用BF16口径

各类算力普查、政府算力中心备案、GPU集群规格表，几乎统一要求填写PFLOPS（默认BF16/FP16口径）。原因很简单：目前绝大多数大模型的训练以及相当一部分推理，仍以BF16/FP16作为主力精度。虽然FP8在推理侧日益普及，但BF16是业界最具共识、最不容易因"精度选择"而产生数字争议的统计标准。

实战排查：如何判断GPU是否被"喂饱"

理论讲完，回到实操。最常用的GPU监控命令是nvidia-smi。但这里有个常见误区：GPU-Util显示97%，并不代表算力用到了97%。这个指标只表示在采样周期内，GPU上至少有一个内核在执行的时间占比，它不关心Tensor Core是否用满、运算强度高低或实际吞吐量。一个带宽受限的推理任务，GPU-Util同样可能显示99%，但MFU可能只有10%-20%。

更细粒度的排查可以使用nvidia-smi dmon -s pucvmet -d 1命令。其中sm列是计算利用率，mem列是显存控制器利用率。如果sm高、mem低，说明任务偏计算受限，比较健康；如果sm低、mem高，通常说明遇到了带宽瓶颈。此外，检查clocks.current.sm是否等于clocks.max.sm，可以判断GPU是否因温度或功耗墙而被降频。

一个重要事实：nvidia-smi从不直接报告当前实际跑了多少TFLOPS。要精确测量算力利用率，需要使用NVIDIA Nsight Systems、DCGM或PyTorch Profiler等专业工具，手动计算MFU。

避坑速查表

看到一个算力数字时，先问自己这五个问题：

• 这是FLOPS（浮点）还是OPS/TOPS（整数）？单位不同，不能混比。

• 这是哪个精度下的数字？精度不同，数字差数倍，不对齐精度的比较无意义。

• 这是稠密还是稀疏峰值？稀疏峰值通常是稠密的2倍，留意规格表里的小字标注。

• 这是理论峰值还是实测吞吐？理论峰值≠真实性能，中间隔着MFU。

• 这个场景是算力受限还是带宽受限？大模型推理的瓶颈往往是显存带宽，而非PFLOPS。

总结

FLOPS/PFLOPS表示浮点算力，TOPS表示整数算力。同一块芯片会针对不同精度给出不同峰值，这些数值对应的是同一套硬件在不同工作模式下的性能，不能相加，也不能直接互相换算。同时，要分清稠密与稀疏峰值，并清醒认识到理论峰值与实际可用性能（MFU）之间的巨大差距。真正决定大模型训练和推理体验的，往往不只是那个最显眼的PFLOPS数字，显存容量、显存带宽和多卡互联能力同样关键。
