芯片行业正在经历的范式转变，需要一个深度观察者

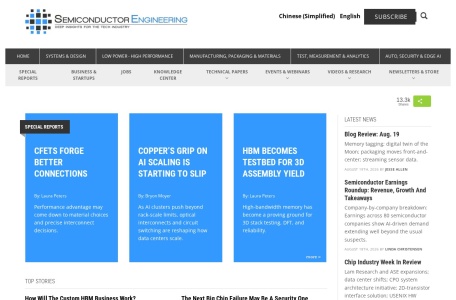

半导体产业正站在一个微妙的历史节点上：摩尔定律的节奏从两年一代放缓至三年甚至更久，晶体管架构从 FinFET 向 GAA 过渡，Chiplet 和先进封装开始重新定义系统级性能，而 AI 芯片的爆发又让算力需求与功耗墙的矛盾愈发尖锐。在这种技术路线的混沌期，从业者需要的不是浮于表面的新闻速递，而是能穿透工艺节点、物理设计、EDA 工具链和供应链博弈的深度解析。Semiconductor Engineering 正是为这个需求而生的专业媒体。它不面向普通消费者，而是将镜头直接对准芯片从设计到量产的全过程——从台积电的 N3B 工艺如何影响苹果 M3 的能效，到 UCIe 互联标准怎样重塑服务器 SoC 的集成方式。在信息碎片化的时代，它提供了一种从底层逻辑理解硬件性能的系统性视角。

它如何成为芯片工程师的“技术雷达”？

如果把传统科技媒体比作望远镜——让你看到产品发布的远景，那么 Semiconductor Engineering 更像是一台电子显微镜。它的核心价值在于将晶体管级、物理设计级的专业讨论常态化，让芯片设计工程师、架构师和 EDA 专家能第一时间掌握最前沿的工艺实现细节。网站内容覆盖整个半导体价值链：从 EDA 工具选型、IP 核的 PPA 权衡，到代工厂的工艺路线图，再到封装测试中的异构集成挑战。这种全供应链视角在业内并不多见——大多数科技媒体要么偏向消费级评测（如 AnandTech），要么偏向学术前沿（如 IEEE Spectrum），而 Semiconductor Engineering 恰好填补了“产业落地”与“技术深度”之间的空白。它的撰稿人多为拥有数十年芯片行业经验的老兵或专业分析师，观点数据在台积电、英特尔、三星等巨头的内部技术讨论中都被频繁引用。

几个值得关注的核心内容模块

网站的内容组织并非简单的新闻聚合，而是围绕几个关键技术主题展开深度专题。首先是工艺节点与制造解析——它会详细拆解 3nm GAA 的漏电控制机制、背面供电网络对芯片频率的实际影响，以及 High-NA EUV 光刻机在不同层级的套刻精度限制。这些文章通常配有工艺截面图和仿真数据，让有体系结构基础的读者能直观理解晶体管层面的变革如何传导到最终性能。其次是 Chiplet 与先进封装——随着 UCIe 标准逐步成熟，如何通过硅桥接或 3D 堆叠实现 Die-to-Die 互联、如何平衡热密度和信号完整性，都成为系统级设计的关键议题。网站会定期发布圆桌讨论，邀请来自 AMD、Intel、ARM 的工程师直接对话。第三是 IP 与设计工具评测——不同于消费级硬件的跑分对比，这里更多是从功耗、性能、面积（PPA）三个维度评估 EDA 工具或 IP 核的适用性，比如某个 DDR5 控制器在 5nm 工艺下的面积开销是否值得。此外，AI 芯片技术雷达、RISC-V 生态分析、汽车芯片安全等专题趋势报告也定期推出，内容兼具深度和广度。

免费白皮书与付费模式：知识获取的门槛有多高？

对于大多数读者而言，Semiconductor Engineering 的关键优势在于其慷慨的免费策略。网站上的绝大多数技术文章均可直接阅读，无需订阅。只有深度技术白皮书或行业报告需要提供邮箱进行下载，但这是完全免费的、无强制付费墙。这种模式降低了专业知识的获取门槛——一位刚入行的芯片设计工程师无需支付任何费用，就能跟踪到台积电 2nm 工艺的最新进展或 UCIe 1.1 标准的技术细节。对于个人用户和中小企业来说，这是一种极具性价比的知识输入渠道。网站每日更新，工作日基本都有新文章，在 ISSCC、DAC 等大型技术会议期间还会推出系列专题和现场报道，信息密度很高。

谁应该把它加入每日必读列表？

这个平台最核心的受众群体是芯片设计工程师——他们需要理解先进工艺的设计方法学变化，以便在项目选型和流片决策中做出更准确的判断。硬件架构师和深度极客同样能从中获益：当你想弄明白为什么某款 AI 芯片的能耗比优于竞品，仅仅看芯片规格表是不够的，你需要从制造端理解——比如是背面供电降低了 IR Drop，还是 High-NA EUV 带来的更细线宽降低了开关功耗。这些细节在 Semiconductor Engineering 的文章中都能找到。此外，半导体行业分析师、EDA 与 IP 从业者也是重要读者群——通过观察台积电、三星、ARM、Synopsys 等厂商的动态以及圆桌讨论中的趋势判断，可以更好地校准自己的技术路线或投资评估。对于学生或转行者，虽然部分内容门槛较高，但许多技术科普文章配有图示和通俗讲解，有一定计算机体系结构基础的读者同样可以入门。

国内访问与同类资源

网站在国内网络环境下可以直接访问，图文内容加载正常，无需任何特殊设置。这为国内芯片行业的从业者提供了极大的便利——毕竟大多数国际半导体媒体在中国访问并不顺畅。与之类似的深度技术资源包括：AnandTech 的架构分析栏目（更偏向消费者硬件和评测数据）、IEEE Spectrum 的半导体频道（涵盖更广的电子工程前沿，但也有不少芯片专题）、以及 WikiChip——一个专注于芯片技术与架构的百科类网站，特别擅长工艺对比和微架构分析。需要注意的是，Semiconductor Engineering 在“产业深度”和“时效性”之间取得了更好的平衡，它并非静态的百科，而是动态跟踪技术演进的窗口。至于网站背后的运营团队，信息未公开披露，但从编辑团队背景来看，其成员拥有数十年的芯片产业经验，并与主要代工厂和 EDA 厂商保持密切联系，这确保了内容的专业性和权威性。
